Un relais temporisé mal dimensionné ne se contente pas de dysfonctionner : il grille prématurément, fausse une séquence de démarrage ou laisse un circuit sous tension au-delà du seuil de sécurité. Choisir un relais temporisé adapté à votre installation suppose de croiser plusieurs paramètres techniques que les fiches produit ne hiérarchisent pas toujours clairement.
Relais temporisé autonome ou module piloté par automate : un arbitrage structurant
Avant même de consulter une plage de temporisation ou un calibre de contact, nous recommandons de trancher une question en amont : la temporisation doit-elle fonctionner indépendamment du contrôleur ? Si la réponse est oui, un relais temporisé autonome s’impose. Ce choix garantit un chemin de temporisation certifié indépendant de l’automate, capable de maintenir la séquence même en cas de panne du système de commande principal.
Un module de relais piloté par automate (PLC) convient aux architectures centralisées où chaque temporisation est gérée par programme. L’avantage : une flexibilité totale sur les valeurs de délai, modifiables sans intervention physique. L’inconvénient : toute défaillance du contrôleur supprime simultanément l’ensemble des temporisations.
Dans les installations où la sécurité dépend d’un retard à la coupure (ventilation de désenfumage, refroidissement post-arrêt moteur), nous privilégions systématiquement un relais temporisé autonome avec réglage local. C’est un critère que la plupart des guides de sélection passent sous silence, alors qu’il conditionne la fiabilité globale du système.
Fonction de temporisation : choisir selon le séquencement réel
Le type de fonction détermine le comportement du relais dans le circuit. Quatre modes couvrent la quasi-totalité des besoins industriels et tertiaires.
- Temporisé à l’enclenchement (on-delay) : le contact bascule après un délai programmé suivant l’alimentation. Usage typique : démarrage étoile-triangle, séquencement de moteurs pour éviter les appels de courant simultanés.
- Temporisé à la coupure (off-delay) : le contact reste fermé pendant un délai après la disparition de la commande. Usage typique : ventilation résiduelle, éclairage de sécurité.
- Cyclique (clignotant) : alternance périodique ouverture/fermeture. Usage typique : signalisation lumineuse, cycles de lavage.
- Intervalle (one-shot) : impulsion de sortie calibrée à partir d’un front de commande. Usage typique : commande de vanne, injection pneumatique.
Un relais multifonction regroupe ces quatre modes dans un seul boîtier. Ce choix devient pertinent quand l’installation est susceptible d’évoluer : remplacer un mode on-delay par un mode cyclique ne demande alors qu’un changement de réglage, pas de matériel.
Capacité de contact et type de charge : le piège du courant nominal
La fiche technique indique un courant de sortie nominal, par exemple 16 A. Cette valeur est valable pour une charge résistive pure. Or, dans la majorité des cas réels, la charge est inductive (moteur, contacteur, électrovanne) ou capacitive (condensateur de compensation, alimentation à découpage).
Une charge inductive génère des surtensions à la coupure qui accélèrent l’érosion des contacts. Une charge capacitive provoque un appel de courant à l’enclenchement qui peut souder les contacts d’un relais sous-dimensionné. Nous observons régulièrement des relais temporisés remplacés après quelques mois de service, non pas à cause d’un défaut produit, mais parce que le type de charge n’a pas été pris en compte lors de la sélection.
La règle pratique : sur charge inductive, appliquer un coefficient de déclassement d’au moins un tiers par rapport au courant nominal résistif. Sur charge capacitive, vérifier le courant crête d’enclenchement et le comparer à la tenue en pointe du contact spécifiée par le fabricant.
Tension d’alimentation et plage de temporisation : deux critères liés
La tension d’alimentation du relais (celle qui alimente la bobine, pas la charge commutée) doit correspondre exactement à la tension disponible sur le circuit de commande. Les gammes courantes couvrent du 12 V DC au 240 V AC/DC. Un relais alimenté en 24 V DC sur un circuit de commande 230 V AC ne fonctionnera pas, et l’inverse peut le détruire.
La plage de temporisation, elle, définit l’étendue des délais réglables. Certains modèles couvrent de quelques dixièmes de seconde à plusieurs centaines d’heures. Nous recommandons de choisir une plage dont le délai utile se situe dans le tiers central : un réglage en butée basse ou haute réduit la précision et la répétabilité.
Analogique ou digital : rapidité contre précision
Un réglage analogique (potentiomètre) permet une modification rapide sur site, sans outil de programmation. En revanche, la lecture de la valeur réglée reste approximative. Un afficheur digital offre une précision nettement supérieure et une lisibilité immédiate, mais demande parfois une navigation dans des menus pour modifier le délai.
Sur une installation où les interventions de maintenance sont fréquentes et doivent être rapides, le potentiomètre reste le choix le plus pragmatique. Sur une installation critique où la temporisation doit être reproductible au dixième de seconde, le digital s’impose.
Conditions d’environnement et format de montage sur rail DIN
La température ambiante, l’humidité et les vibrations influencent directement la durée de vie du relais temporisé. Un relais installé dans une armoire ventilée en local technique ne subit pas les mêmes contraintes qu’un relais monté dans un coffret en toiture ou à proximité d’un four industriel.
Vérifiez la plage de température de fonctionnement spécifiée et l’indice de protection IP du boîtier. Pour un montage en environnement humide ou poussiéreux, un relais modulaire en boîtier fermé sur rail DIN offre une meilleure tenue qu’un relais embrochable sur socle ouvert.

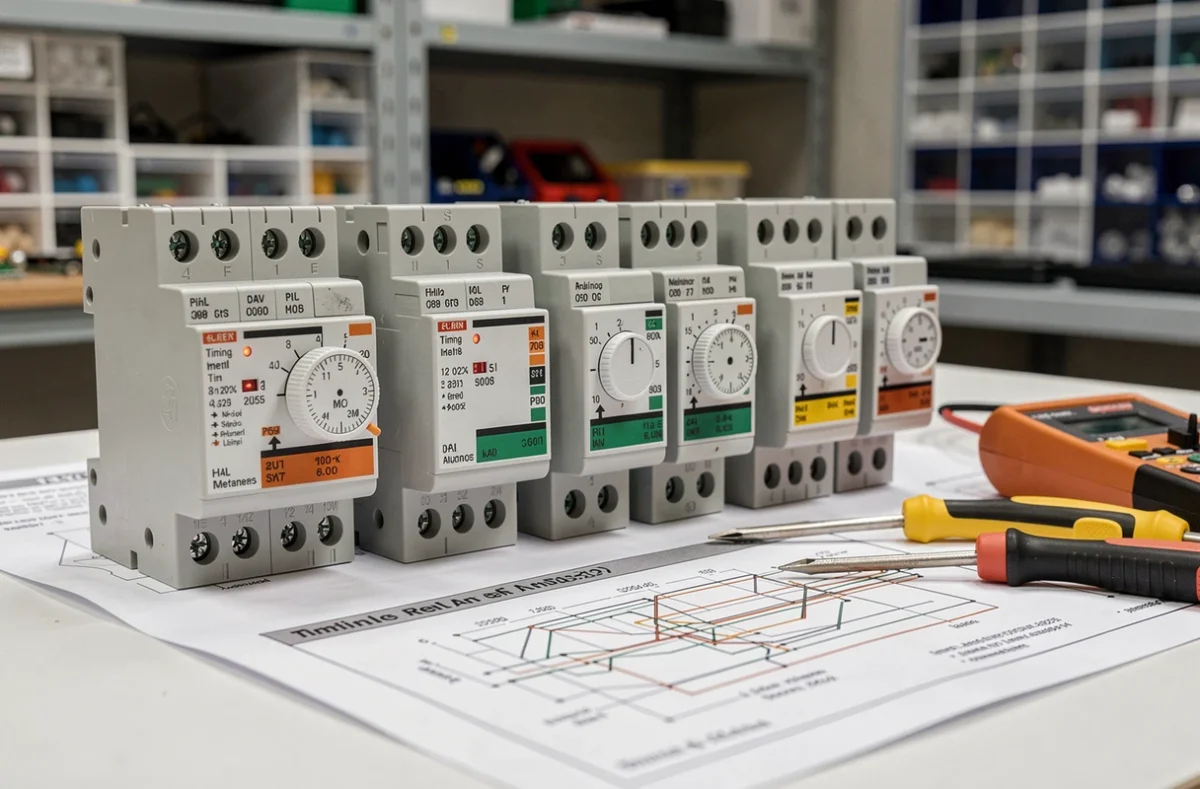

Le format modulaire (largeur exprimée en pas de 17,5 mm) facilite l’intégration dans les tableaux électriques standardisés. Le format embrochable avec socle à broches convient aux armoires de contrôle où le remplacement rapide sans recâblage est prioritaire.
Le choix d’un relais temporisé se joue rarement sur un seul paramètre. Croiser le type de charge, la tension de commande et les conditions d’environnement avant de consulter un catalogue évite la majorité des erreurs de dimensionnement. Un relais bien sélectionné à l’origine, c’est une maintenance réduite et une séquence fiable sur toute la durée de vie de l’installation.
